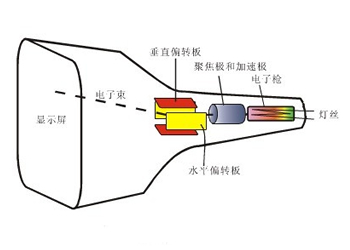

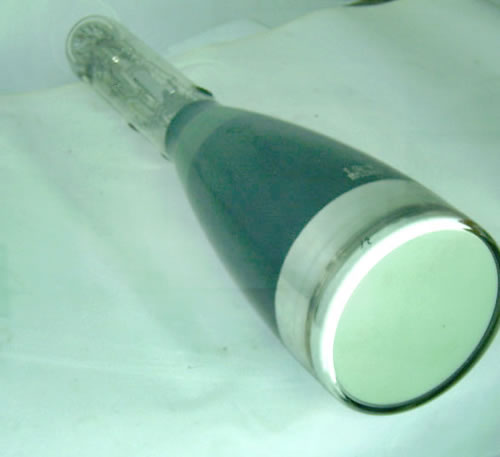

示波管是电子示波器的心脏。示波管的主要部件有：电子枪，偏转板，后加速级，荧光屏，刻度格子。

　　其简单工作原理如下。

　　电子枪产生了一个聚集很细的电子束，并把它加速到很高的速度。这个电子束以足够的能量撞击荧光屏上的一个小点，并使该点发光。电子束一离开电子工业枪，就在两副静电偏转板间通过。偏转板上的电压使电子束偏转，一副偏转板的电压使电子束上下运动；另一副偏转板的电压使电子左右运动。而这些运动都是彼此无关的。因此，在水平输入端和垂直输入端加上适当的电压，就可以把电子束定位到荧光屏的任何地方。
